风阀壳体生产线

专利号/Patent NO. ZL 2017 2 1555156.1

设备功能齐全,生产效率高,产品精度高,一致性好;可以同时输入多种规格,不仅可以做成“口”字型,还可以根据用户实际情况完成单片、L片等多种形状;同一台成型机可以完成共板法兰风阀和角钢法兰风阀的成型,实现了一机多用。

基本配置

1、电动上料架一台; 2、开关固定架一台;

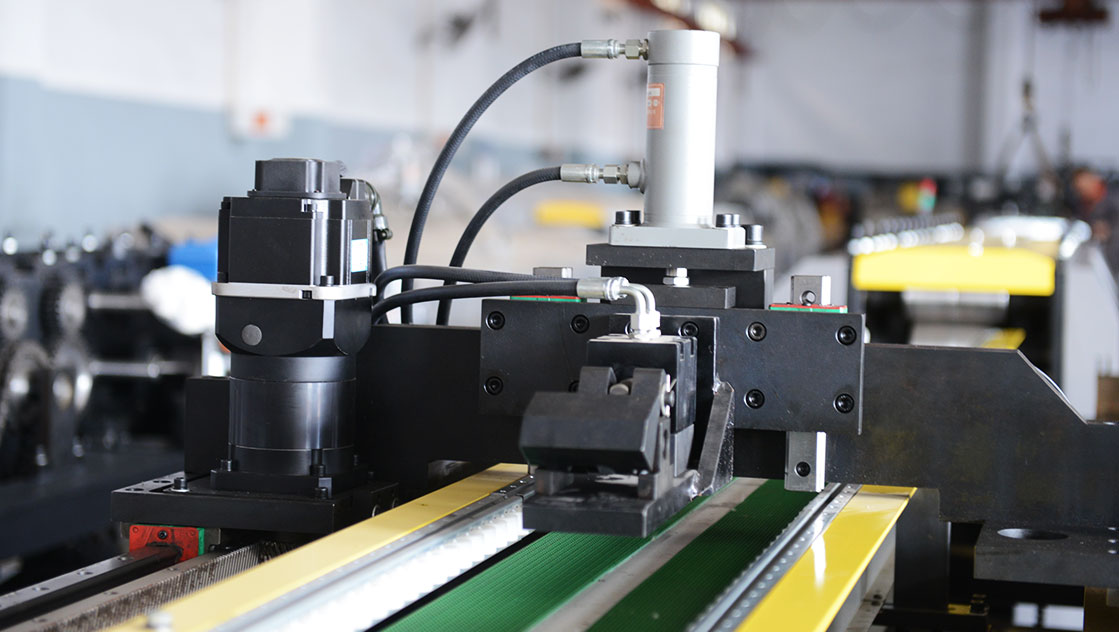

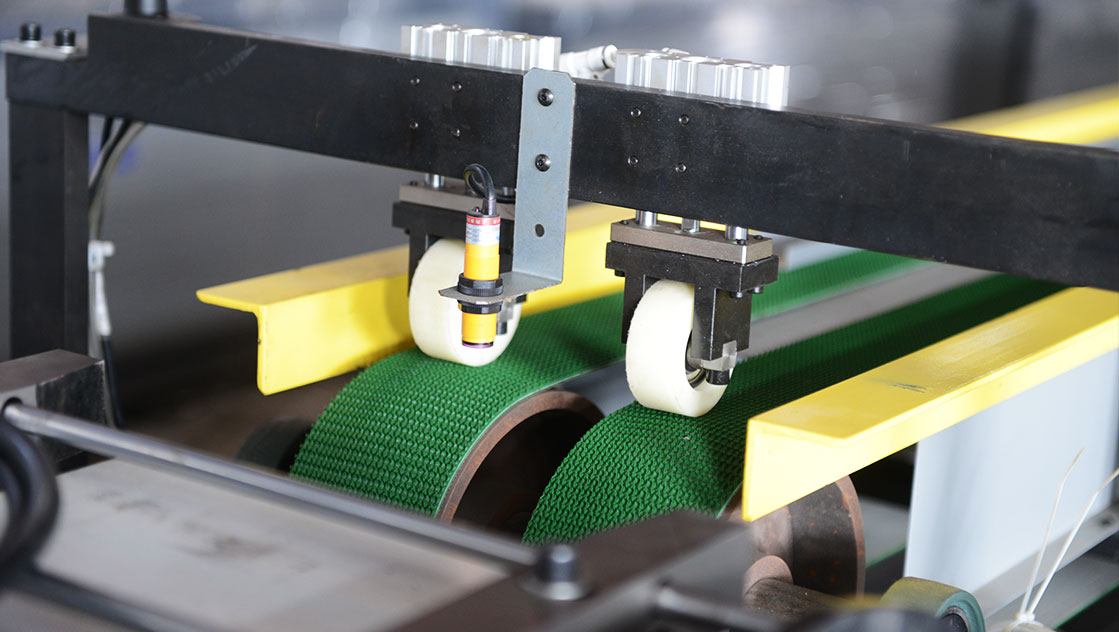

3、伺服校平、冲孔、剪切主机一台; 4、传送平台一台;

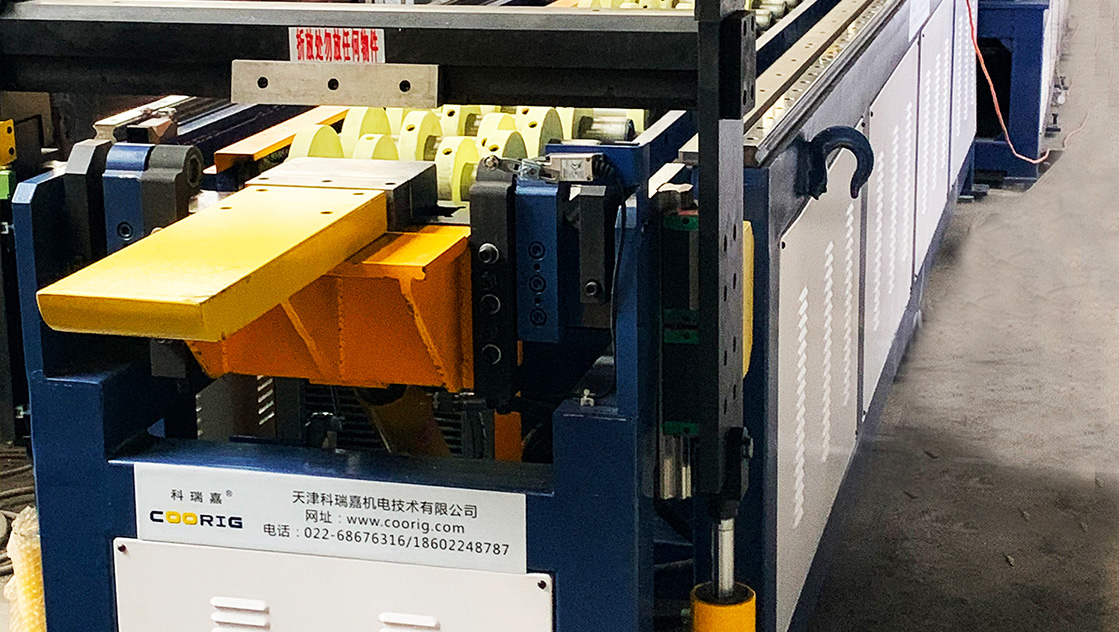

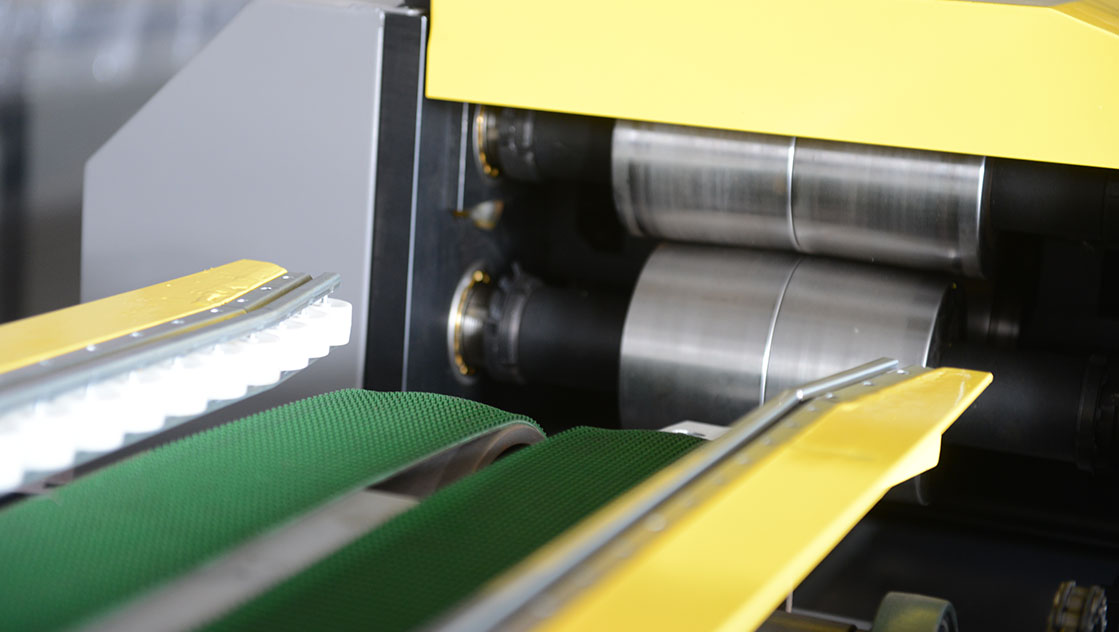

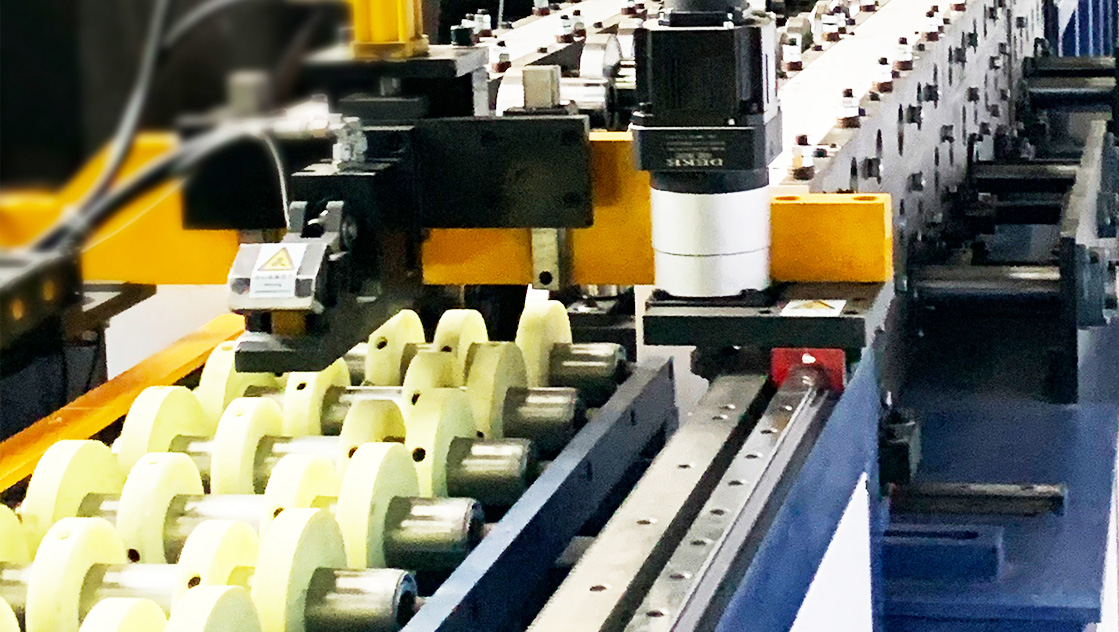

5、法兰成型机一台; 6、伺服送料折方平台一个; 7、液压系统一套;

8、电脑控制系统一套。

功能

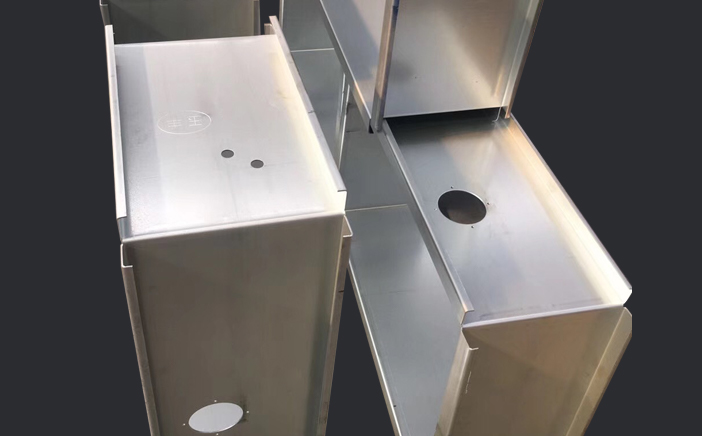

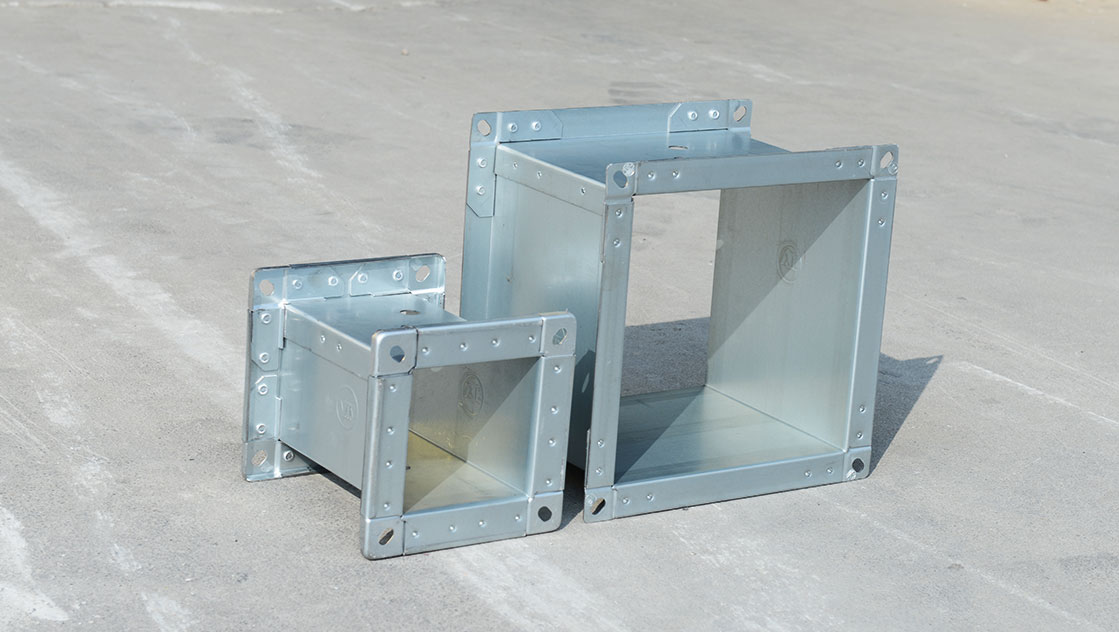

主要完成防火阀、调压阀、壳体的加工和排烟阀的下料。

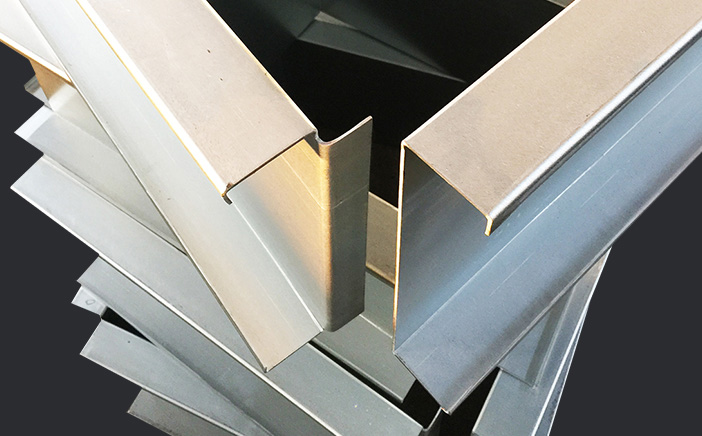

生产线自动完成开卷、校平、冲角、冲孔、剪切、法兰成型(其中包括共板35,角钢30、40、50)、折方成型。

主要技术参数

订购

编码

型号



加工板厚
(mm)



最大加工板宽
(mm)

最大
进料速度
(m/min)

总功率
(kW)

外形尺寸
(长*宽*高)
(mm)

料卷
最大毛重
(kg)



5002



BPL-220 1.5-2.0 220 6 9.5 5500x1000x1500 1500



设备外观、配置、技术参数仅供参考,请以实物为准
