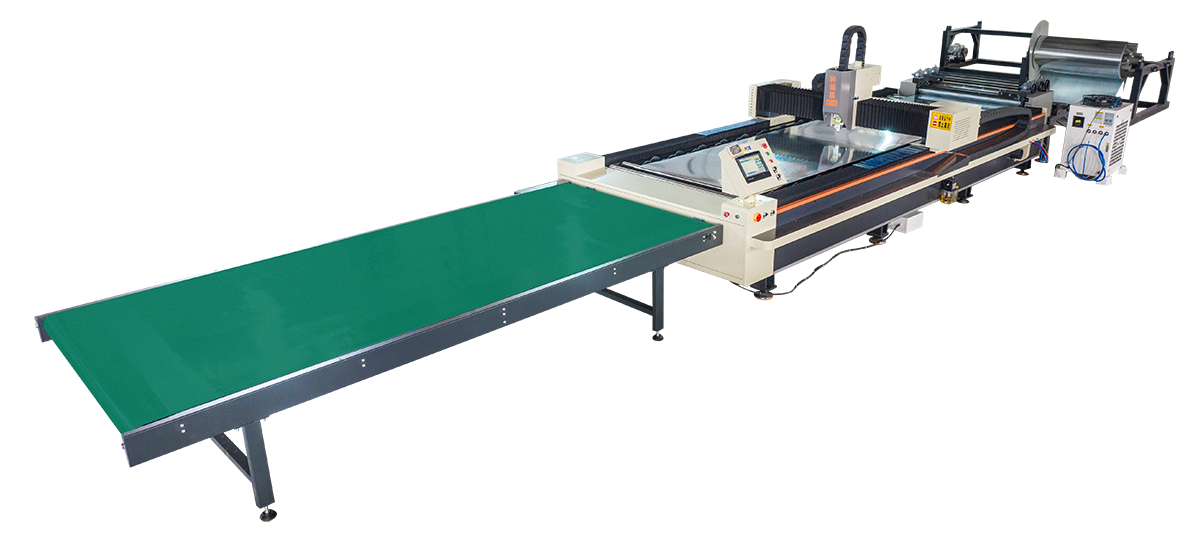

滚盘平台激光切割生产线

高速 高效 环保

卷料CNC采用伺服闭环送料,上料精度高,卷料CNC可以同时控制校平机、滚动平台和下料台,也可分开独立控制操作;支持切割完成后自动裁断,也支持不切割只定长裁断;系统具有:按图切断,精准放料,部件跳跃,自动微连,自动微抬,任意位置补料单切,全程反切,加工中调速,便捷回退等功能。

功能

1、应用范围广:滚动平台的激光切割机广泛应用于钣金加工、风管加工、防火门生产等各种金属薄板的切割加工。

2、自动化程度高:实现了从卷料开卷、校平、压筋、自动切割、自动卸料联动,极大提高了效率。

3、与通风行业常用排版软件: PM2000,CamDuck,Lantek,ProNest, FastCAM等完美衔接,不用任何转换;支持“.NC”、“.TXT”、“.G”、“.DXF”、“.DWG”等多种格式文件;

4、系统支持PM2000和CAMDUCK自动打标喷码功能(选配)。

5、可选工厂无线数据通讯功能(选配)。

基本配置

1、一个二连料架(含两个承重最大7吨的料盘)

2、校平与压筋机构一套;

3、滚动切割平台一个

4、卸料平台一个

5、激光发生器一台(功率可选)

6、冷水机一台

7、自动喷码(选配)

8、远程数据传送(选配)

9、标配滚盘切割平台,可选配滚齿切割平台

   (适应于小零件的加工)。

技术参数



订购

编码

型号



加工板材及
板厚
(mm)



最大加工
范围
(mm)

单轴运行
速度
(m/min)

单轴
加速度
(g)

重复
定位精度
(mm)

切割速度
(m/min)

总功率
(kW)

外形尺寸
(长*宽*高)
(mm)

重 量
(kg)

2001 LCM-1500×4000 视发生器功率定



4000×1500



50 0.5 0.03 板厚
t=1mm时,V=25m/min
视发生器功率定 5600×2220×1700 2000
2002 LCM-1500×4000-D



视发生器功率定



4000×1500 50 0.5 0.03 板厚
t=1mm时,V=25m/min
视发生器功率定 5600x2200x1700 3000
2003 LCM-1500×4000-R



视发生器功率定



4000×1500 50 0.5 0.03 板厚
t=1mm时,V=25m/min
视发生器功率定 5600x2400x2060 4500

2004

LCM-1500×6000

视发生器功率定



6000×1500



50 0.5 0.03 板厚
t=1mm时,V=25m/min
视发生器功率定 7730×2220×1700 3000
2005 LCM-1500×6000-D



视发生器功率定



6000×1500 50 0.5 0.03 板厚
t=1mm时,V=25m/min
视发生器功率定 7600x2400x1700 4000
2006 LCM-1500×6000-R



视发生器功率定



6000×1500 50 0.5 0.03 板厚
t=1mm时,V=25m/min
视发生器功率定 7600x2400x2060 5500



设备外观、配置、技术参数仅供参考,请以实物为准
